Modelldetails und Parameter
Bestimmen Sie die Verschiebungen einer halbkugelförmigen Schale, die konzentrierten Zug- und Druckbelastungen in zwei orthogonalen radialen Richtungen ausgesetzt ist.
Aufgrund der Symmetrie darf nur ein Viertelmodell analysiert werden.

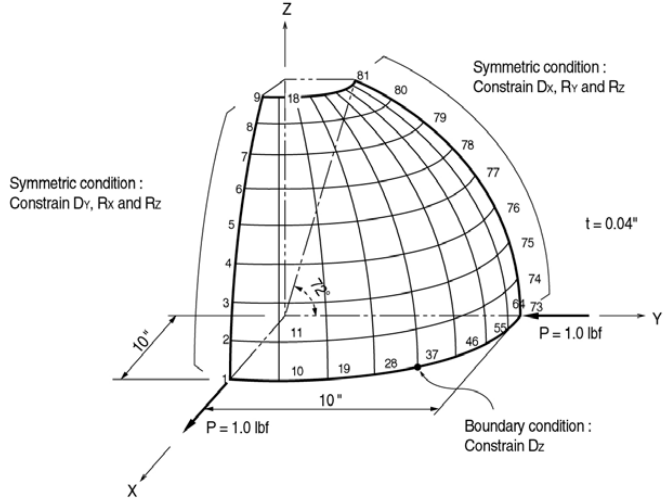

Strukturgeometrie
- Analysetyp
3-D statische Analyse - Abmessungen
Radius: 10.0 im - Plattentyp
Mindlin Plane Stress - Material
Baustahl
Elastizitätsmodul: 68250 KSI
Poissons Verhältnis: 0.3 - Elementeigenschaft
Plattendicke: 0.04 im - Grenzunterstützungen
Knoten 1 – 9: Constrain Dy, Rx und Rz. (Symmetrisch um die X-Z-Ebene)
Knoten 73 – 81: Dx einschränken, Ry und Rz. (Symmetrisch zur Y-Z-Ebene)
Knoten 37: Dz . einschränken. (Um die Starrkörperbewegung in Z-Richtung zu verhindern) - Ladungen
Eine konzentrierte Ladung, 1.0 lbf wird auf den Knoten angewendet 1 in X-Richtung
Eine konzentrierte Ladung, 1.0 lbf wird auf den Knoten angewendet 73 in -Y-Richtung

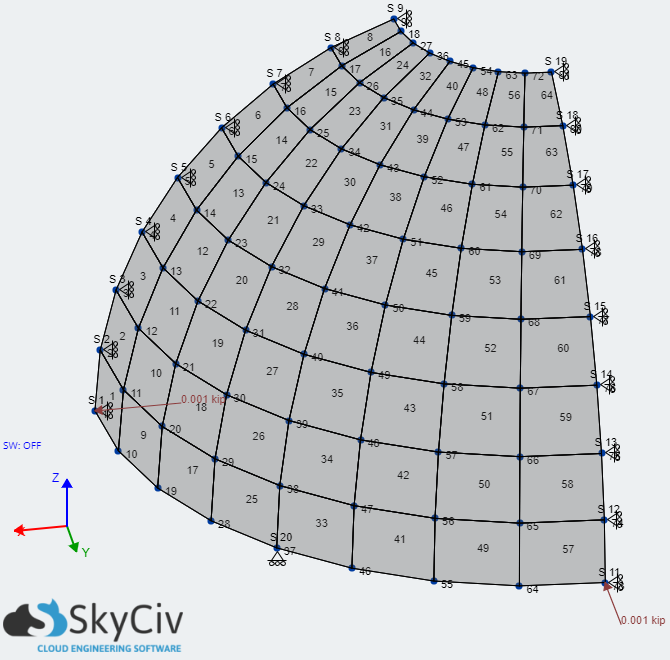

Analysemodell
Ergebnisse
X-Verschiebungen der Struktur (Knoten 1)

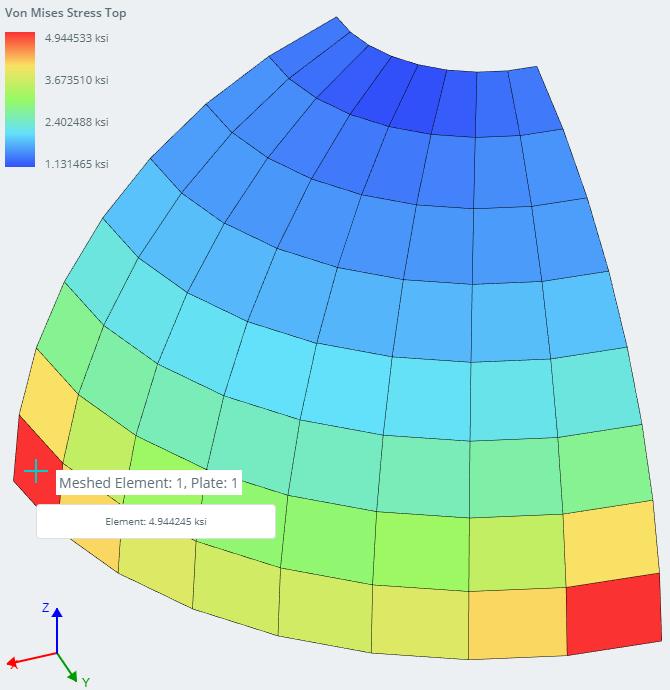

Von Mises Spannung der Struktur (Element 2)
Vergleich der Ergebnisse
| Ergebnis | Ort | SkyCiv | Theoretisch | Unterschied 1 | Dritte Seite 2 | Unterschied 2 |
| Max. Verschiebung X. (im) | Knoten 1 | 0.094795 | 0.094000 | 0.85% | 0.094789 | 0.01% |
| Max Von Mises Stress – Element (KSI) | Element 1 oben | 4.944245 | 4.989211 | 0.90% |
Referenz
MacNeal, R.. H.. und härter, R.. C., “Vorgeschlagener Standardproblemsatz zum Testen der Finite-Elemente-Genauigkeit”, Finite Elemente in Analyse und Design 1, 1985, pp. 3-20, Nordholland.
Zusätzliche Überlegungen
- Dieses Verifizierungsmodell wurde erstellt und aktiviert 26 April 2020. Seit diesem Datum, Der Plattenlöser und die S3D-Software wurden möglicherweise weiter verbessert, um eine höhere Genauigkeit zu erzielen.
- Platten sind keine exakten Elemente wie Balken- und Rahmenelemente, und daher spielt das Netz eine große Rolle für die Ergebnisse. Versuchen Sie immer, ein strukturiertes Netz zu verwenden, wenn dies möglich ist.
- Die Ergebnisse zwischen den Software werden niemals exakt gleich sein, da unterschiedliche Elemente verwendet werden und die Art der Platten ungefähr ist
