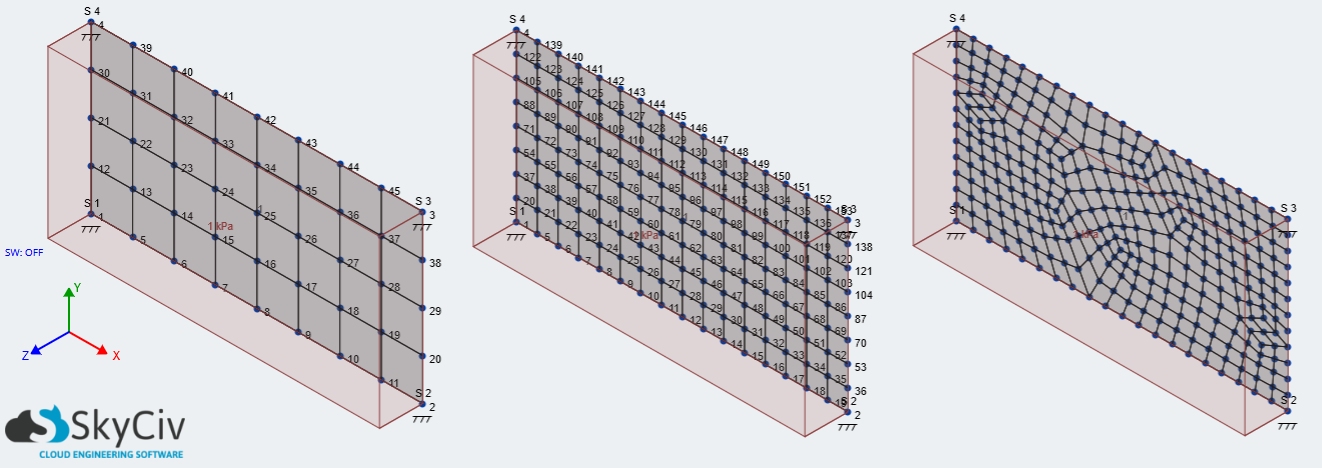

Modelldetails und Parameter
Der Zweck dieses Testfalls besteht darin, den Platten- / Schalenelementlöser in SkyCiv Structural 3D zu validieren (S3D). Die Ergebnisse wurden mit einer Analysesoftware von Drittanbietern verglichen. In diesem Testfall wurden die folgenden Modellparameter verwendet:
- Analysetyp: Lineare statische
- Material: Baustahl
- Elastizitätsmodul: 200,000 MPa
- Poissons Verhältnis: 0.27
- Plattentyp: Mindlin Plane Stress
- Plattengröße: 2m x 1 m
- Plattendicke: 10 mm
- Eckstützen: FFFFFF (Fest)
- Druckbelastung: 1 Kantenbegrenzungsstützen

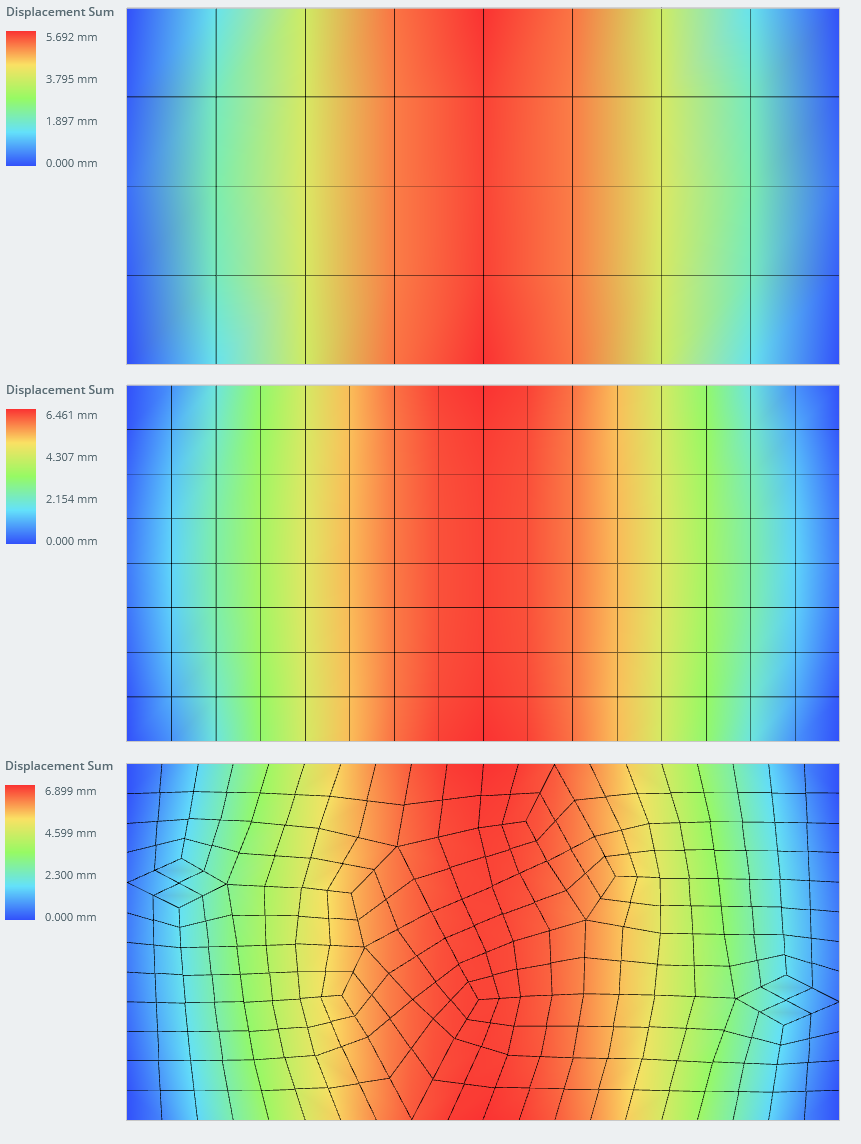

Ergebnisse – 8×4 Strukturiertes Netz
| Ergebnis | Ort | SkyCiv | Dritte Seite 1 | Unterschied 1 | Dritte Seite 2 | Unterschied 2 |
| Kantenbegrenzungsstützen (mm) | Knoten 8 (Mitte der längeren Kante) | -5.69238 | -4.37686 | 30.06% | -5.69238 | 0.00% |
| Max Von Mises Stress – Element (MPa) | Element 1 oben | 15.73128 | 17.09678 | -7.99% | 15.73128 | 0.00% |
| Reaktion Z (kN) | Knoten 1 | 0.50000 | 0.50000 | 0.00% | 0.50000 | 0.00% |
| Reaktionsmoment Y (kN-m) | Knoten 1 | -0.10862 | -0.12947 | -16.10% | -0.10862 | 0.00% |
| Min. Moment XY – Element (Kantenbegrenzungsstützen) | Element 2 | -0.06800 | -0.08874 | -23.37% | -0.06800 | 0.00% |
Ergebnisse – 16×8 Strukturiertes Netz
| Ergebnis | Ort | SkyCiv | Dritte Seite 1 | Unterschied 1 | Dritte Seite 2 | Unterschied 2 |
| Kantenbegrenzungsstützen (mm) | Knoten 12 (Mitte der längeren Kante) | -6.46124 | -5.41539 | 19.31% | -6.46124 | 0.00% |
| Max Von Mises Stress – Element (MPa) | Element 1 oben | 37.97616 | 39.13067 | -2.95% | 37.97616 | 0.00% |
| Reaktion Z (kN) | Knoten 1 | 0.50000 | 0.50000 | 0.00% | 0.50000 | 0.00% |
| Reaktionsmoment Y (kN-m) | Knoten 1 | -0.09903 | -0.11470 | -13.66% | -0.09903 | 0.00% |
| Min. Moment XY – Element (Kantenbegrenzungsstützen) | Element 1 | -0.21176 | -0.23954 | -11.60% | -0.21176 | 0.00% |
Ergebnisse – Unstrukturiertes Netz
| Ergebnis | Ort | SkyCiv | Dritte Seite 1 | Unterschied 1 | Dritte Seite 2 | Unterschied 2 |
| Kantenbegrenzungsstützen (mm) | Knoten 12 (Mitte der längeren Kante) | -6.89866 | -5.69793 | 21.07% | -6.89991 | -0.02% |
| Max Von Mises Stress – Element (MPa) | Element 204 oben | 53.44921 | 54.29362 | -1.56% | 52.96061 | 0.92% |
| Reaktion Z (kN) | Knoten 1 | 0.49931 | 0.50013 | -0.16% | 0.49938 | -0.01% |
| Reaktionsmoment Y (kN-m) | Knoten 1 | -0.09257 | -0.10936 | -15.35% | -0.09259 | -0.02% |
| Min. Moment XY – Element (Kantenbegrenzungsstützen) | Element 1 | -0.31325 | -0.35302 | -11.27% | -0.31326 | 0.00% |
Zusätzliche Überlegungen
- Dieses Verifizierungsmodell wurde erstellt und aktiviert 28 Februar 2020. Seit diesem Datum, Der Plattenlöser und die S3D-Software wurden möglicherweise weiter verbessert, um eine höhere Genauigkeit zu erzielen.
- Platten sind keine exakten Elemente wie Balken- und Rahmenelemente, und daher spielt das Netz eine große Rolle für die Ergebnisse. Versuchen Sie immer, ein strukturiertes Netz zu verwenden, wenn dies möglich ist.
- Die Ergebnisse zwischen den Software werden niemals exakt gleich sein, da unterschiedliche Elemente verwendet werden und die Art der Platten ungefähr ist
