を表示します 座屈 元の構造に重ねられた構造の形状. 座屈結果は、 線形静的 + 座屈 分析が実行される.

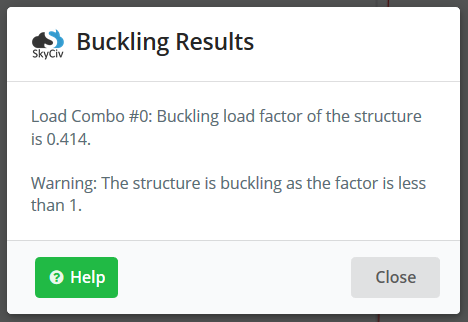

座屈荷重係数を示すポップアップも表示されます。. これは、荷重コンボの左上隅のドロップダウンで選択した荷重の組み合わせによって異なります。.

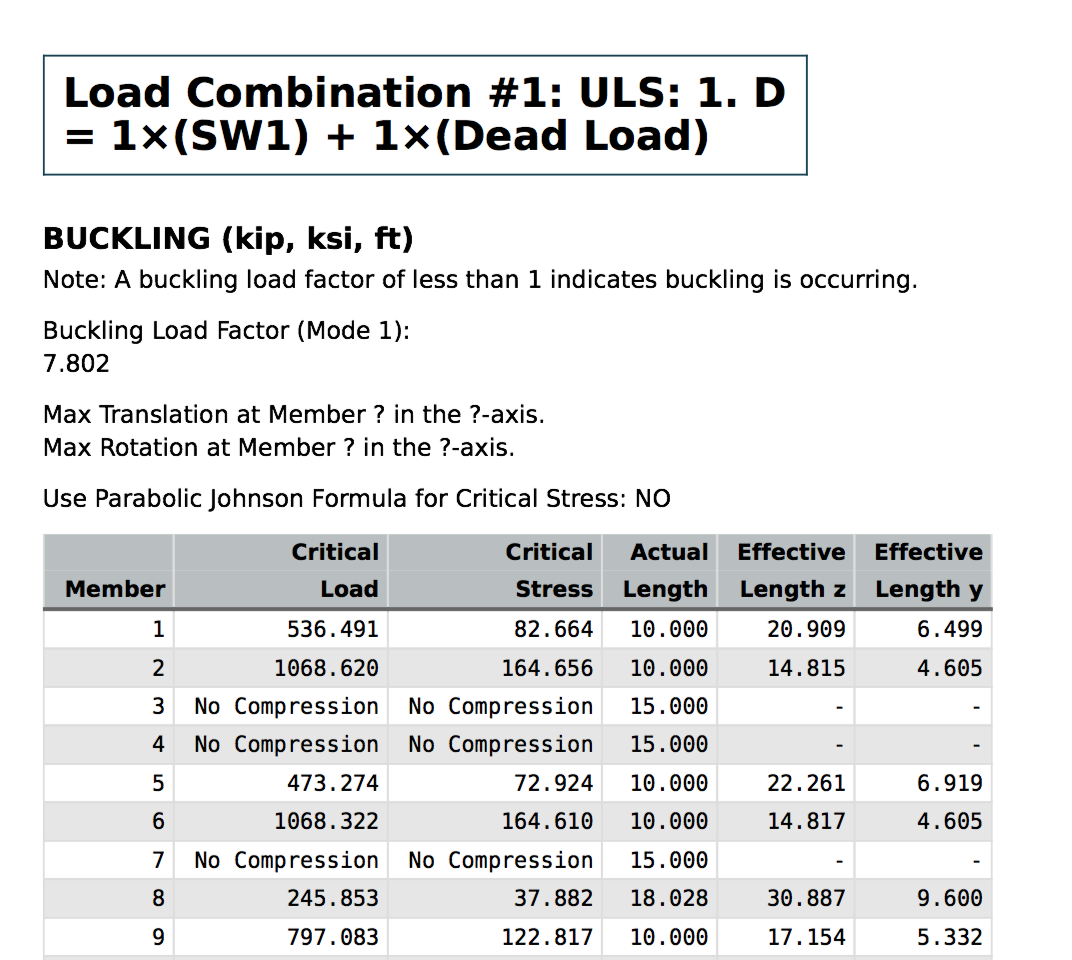

ユーザーは、座屈解析に関する詳細情報を次のサイトから入手することもできます。 分析レポート. 有効長などの情報が表示されます, 各部材の臨界荷重と臨界応力:

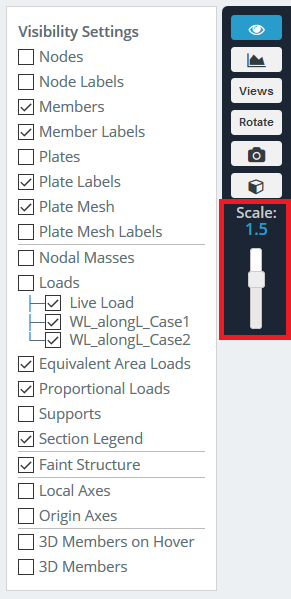

座屈形状のスケールは、右側のスライダーで拡大または縮小できます。. Sも使えます + スクロールマウス, これは、構造の座屈形状をアニメーション化し、ユーザーが座屈形状を解釈しやすくするのに役立ちます。.

単純な柱の座屈をシミュレートしたいだけの場合は、無料でお試しください。 座屈荷重計算機.

SkyCiv Structural 3D での座屈解析
